Navodila za montažo
HydroFLOW Pearl in Pearl Plus
Montaža traja 10–15 minut in ne zahteva strokovnjaka. Ni rezanja cevi, ni tesnil, ni posega v vodovod.
Ko vidite razliko, je odločitev lažja. Zdaj pa poglejmo, kako napravo pravilno namestiti.
Pravilno izbrano mesto je ključ za učinkovitost naprave. HydroFLOW mora obdelati vodo, preden se ta segreje – zato je edino pravo mesto hladna dovodna cev tik pred grelcem.
🔶 HydroFLOW Pearl
Hladni vstop v kombinirani bojler
Hladni vstop v zbiralnik tople vode (kotel, električni grelnik ali toplotna črpalka)
🔷 HydroFLOW Pearl Plus
Dovod hladne vode v trenutni (pretočni) grelnik vode
Dovod hladne vode v bojler za toplo vodo
Signal se širi z vodo skozi celoten vodovodni sistem. Ko obdela hladno vodo pred segrevanjem, kalcijevi ioni spremenijo obliko kristalizacije še preden pridejo do vročih grelnih površin – prav tam, kjer se vodni kamen nabira.

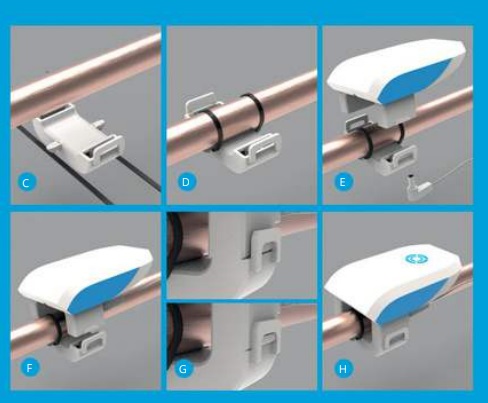

Koraki so enaki za oba modela – Pearl in Pearl Plus. Sledite jim po vrstnem redu.
Pritrdite spodnji del enote na cev (C)
Spodnji del naprave namestite na cev na izbranem mestu. Deluje na vseh vrstah cevi: bakrenih, jeklenih, plastičnih (PVC, PE, PEX) in kompozitnih.
Spodnji del mora biti pravilno nameščen na cevi, da kabelske vezice v naslednjem koraku lahko trdno zavarujejo napravo na mestu.
Zavarujte z zveznimi ovitki (kabelskimi vezicami) okoli ušes na spodnjem delu (D)
Priložene kabelske vezice navlecite skozi ušesa na spodnjem delu naprave in jih privijte trdno okoli cevi. Ko sta obe vezici pritrjeni, odrežite odvečni del.
Kabelske vezice zagotovijo, da naprava ostane varno pritrjena na cevi med delovanjem in se ne premakne.
Priključite PSU na zgornji del enote z vtičnico DC (E)
Vtaknite DC priključek PSU v vtičnico na zgornjem delu naprave.
Pravilna priključitev DC napajalnika zagotavlja stabilen, neprekinjen signal 24/7. Ohlapna priključitev lahko povzroča prekinitve, ki jih od zunaj ni mogoče opaziti.
Povežite zgornji del s spodnjim delom (F)
Zgornji del naprave potisnite navzdol na spodnji del.
Pravilna spojitev obeh delov je pogoj, da sponki v naslednjem koraku pravilno zaskočita in zapreta ohišje ter zaščitita elektroniko pred vlago in prahom.
Prepričajte se, da sta obe sponki popolnoma zaskočili (G)
Pritisnite na obe strani ohišja, dokler ne zaslišite jasnega "klika". Preverite, da sta obe sponki popolnoma zaskočili.
Pravilno zaskočeni sponki zagotovita, da je ohišje popolnoma zaprto. Delno odprto ohišje je najpogostejši vzrok, da modra lučka po montaži ne zasveti.
Priključite PSU na električno omrežje (H)
In-line PSU CW1200150 priključite v vtičnico 230V. PSU mora biti priključen na 3A varovalko. Hydropath močno priporoča uporabo prenapetostno zaščitenega razdelilnika ali adapterja – brez tega garancija ne velja v primeru okvare zaradi prenapetosti.
Prenapetostna zaščita varuje elektroniko HydroFLOW pred napetostnimi konicami v omrežju (npr. ob udaru strele ali izpadu napajanja). Brez nje garancija v takem primeru ne krije škode.

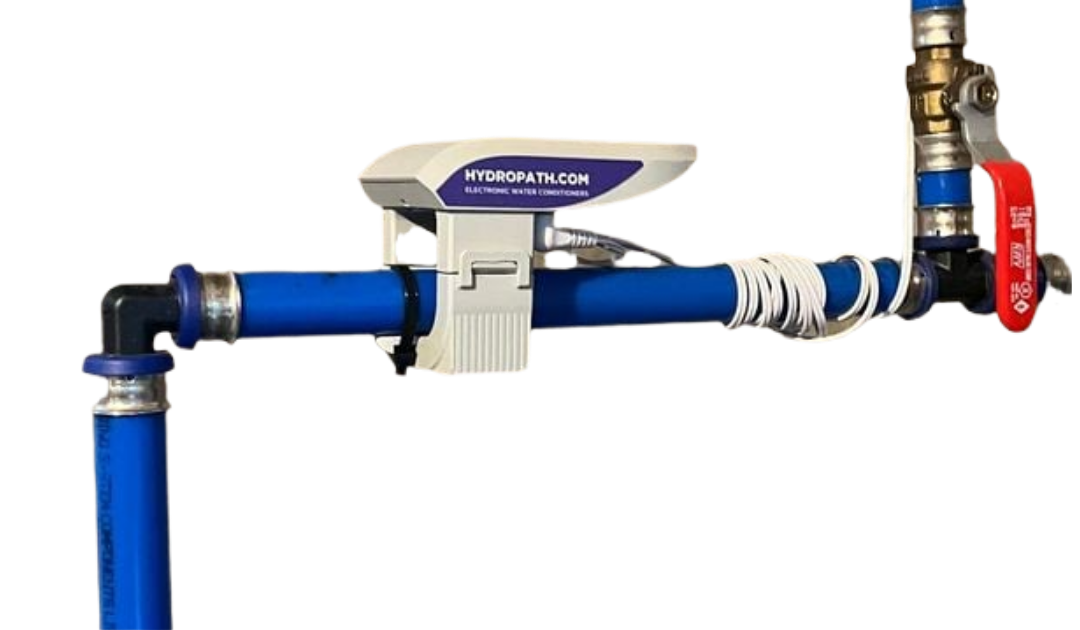

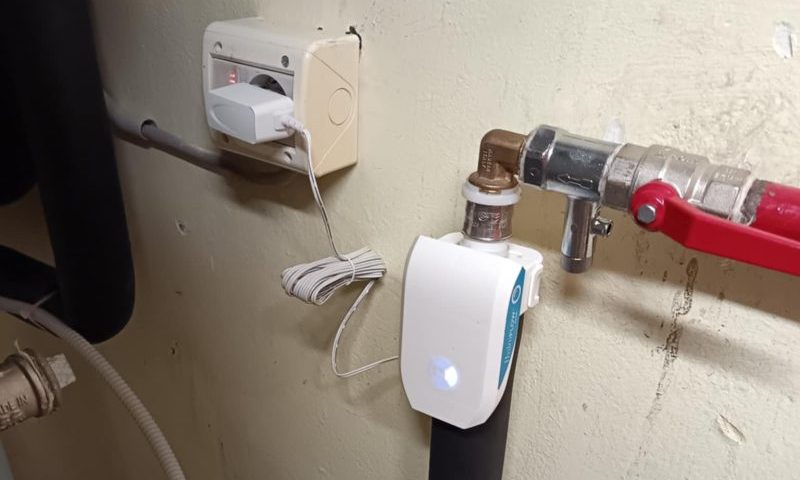

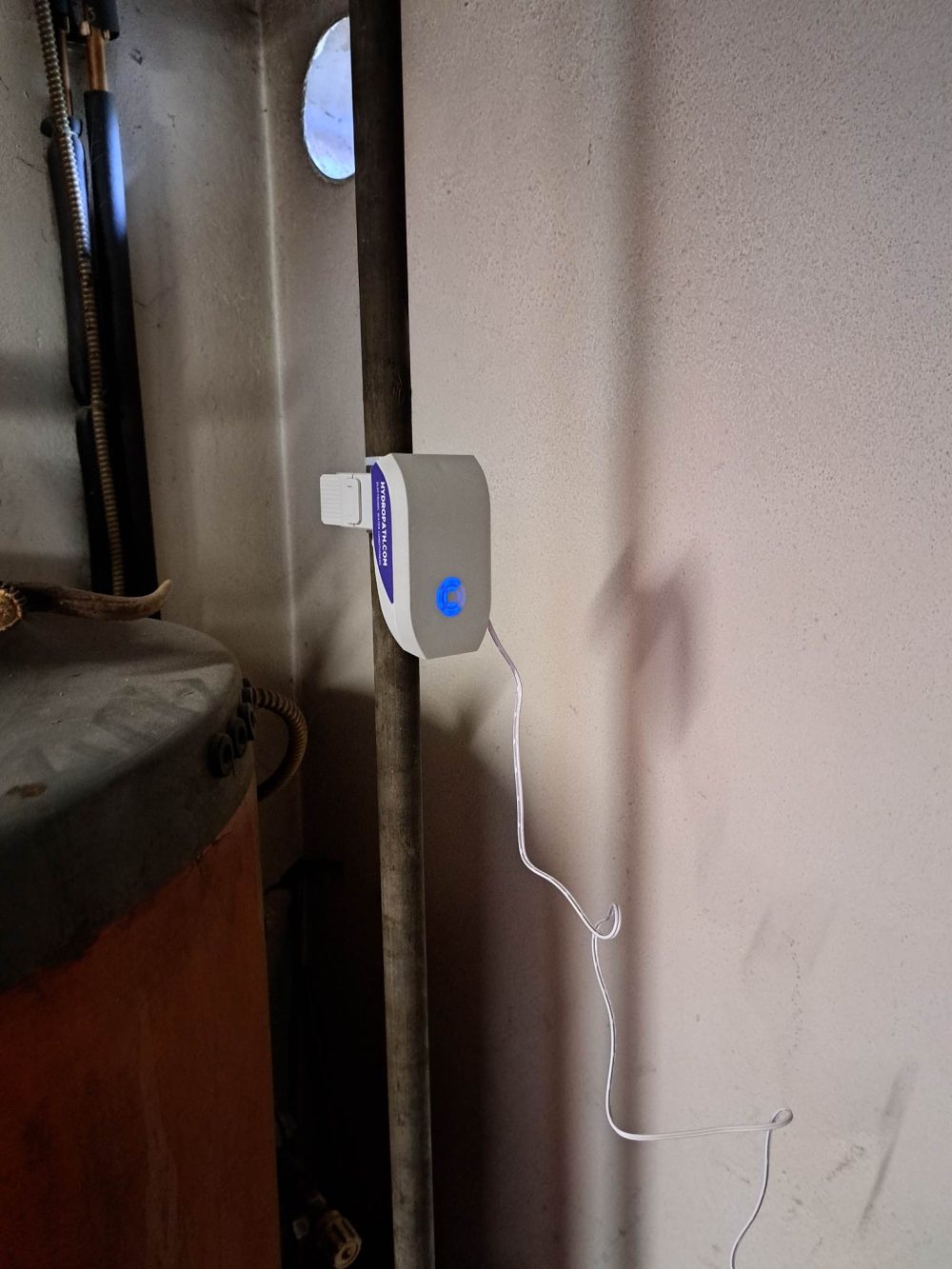

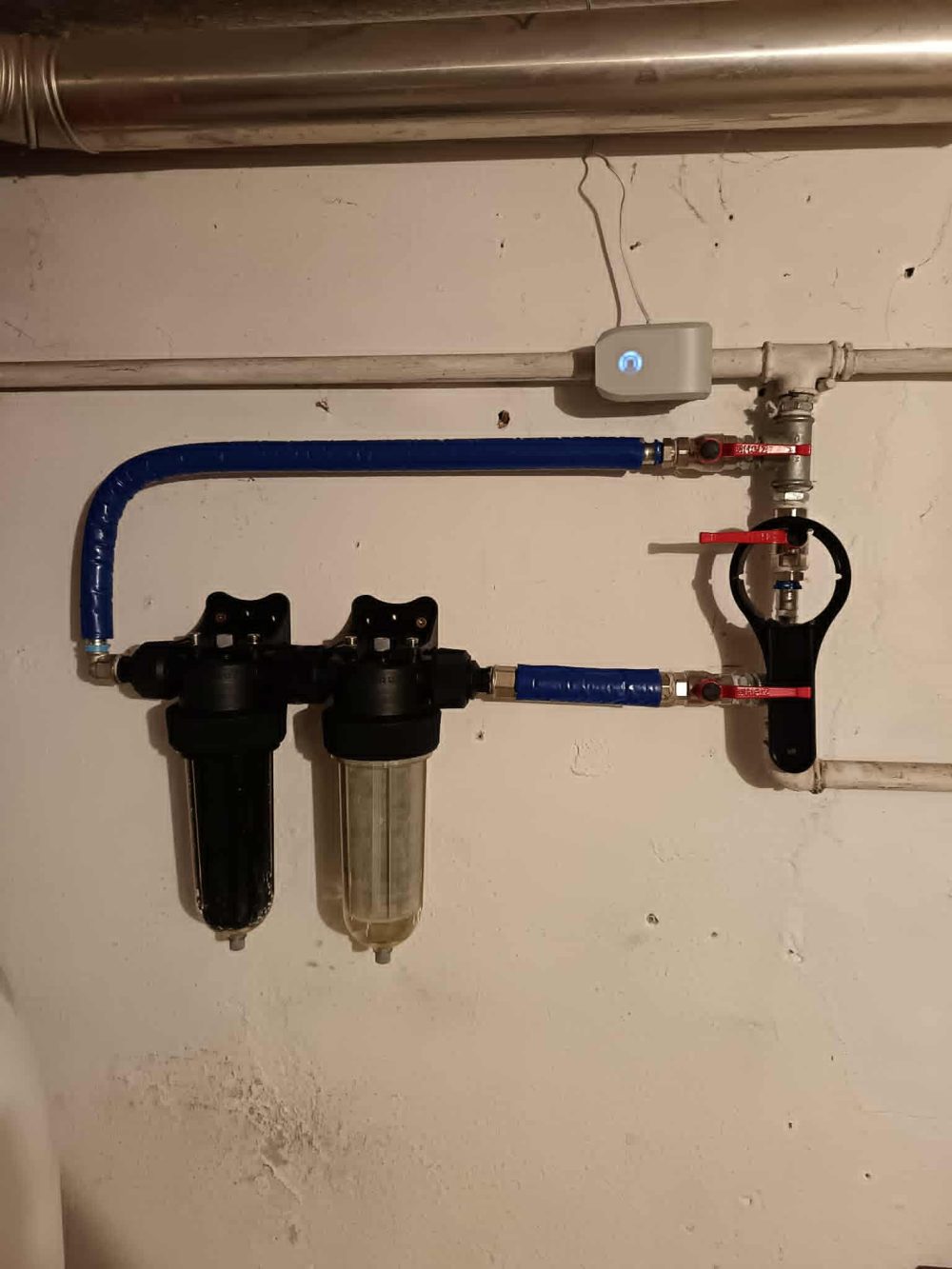

Primeri pravilne montaže pri naših strankah: pokončno, vodoravno, priklop napajalnika na elektriko.

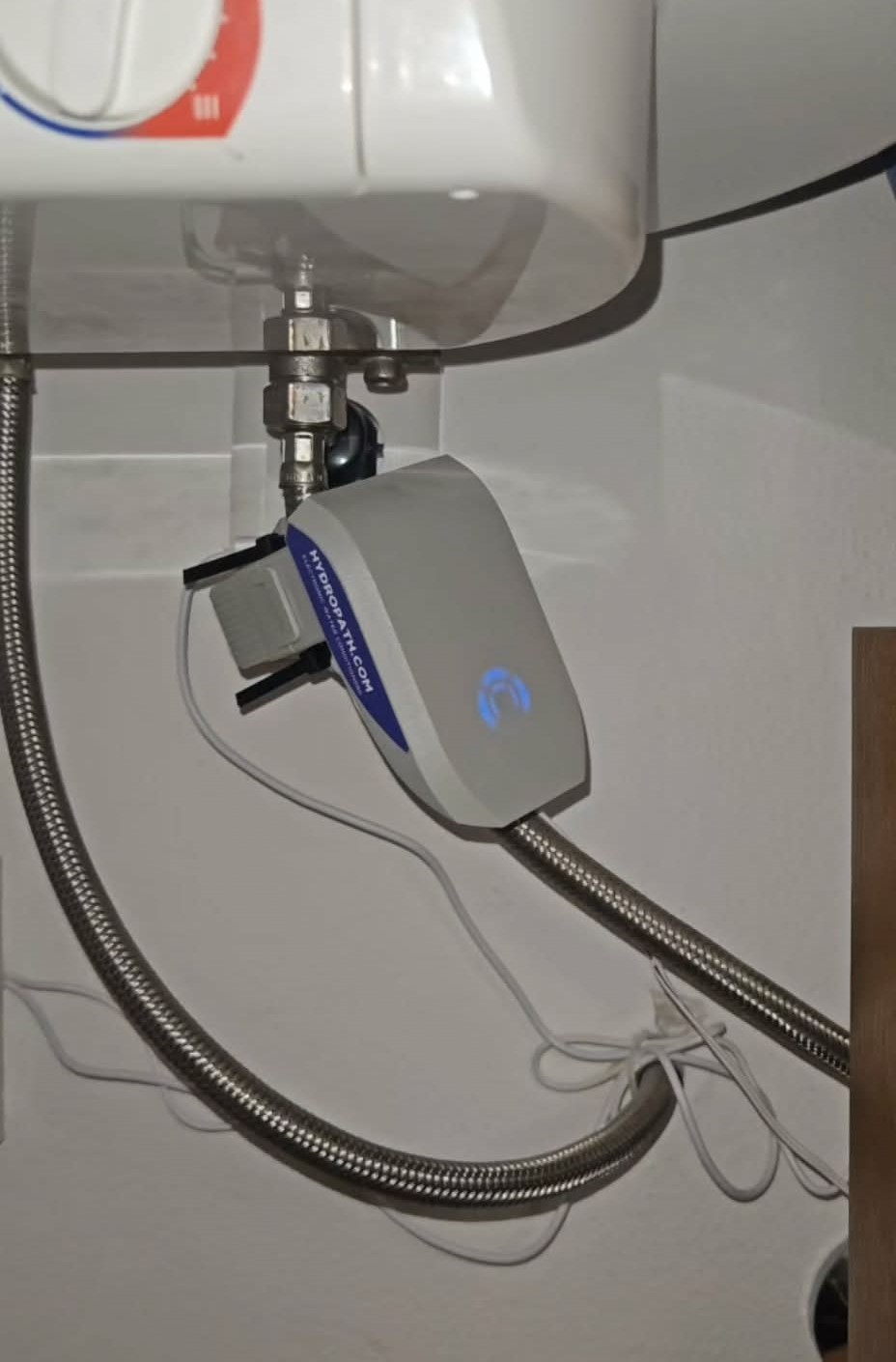

Ko je naprava priključena, preverite LED lučko na vrhu naprave. To je vaš edini kazalnik pravilnega delovanja.
Premikajoči se vzorec modre lučke pomeni, da naprava aktivno oddaja Hydropath signal v vodo. Montaža je zaključena – ni treba storiti ničesar.
- Ali sta obe sponki ohišja popolnoma zaskočili (korak G)?
- Ali je DC priključek PSU do konca vstavljen v napravo (korak E)?
- Ali je PSU priključen na električno omrežje (korak H)?
- Ali je naprava morda nameščena v električno zanko?

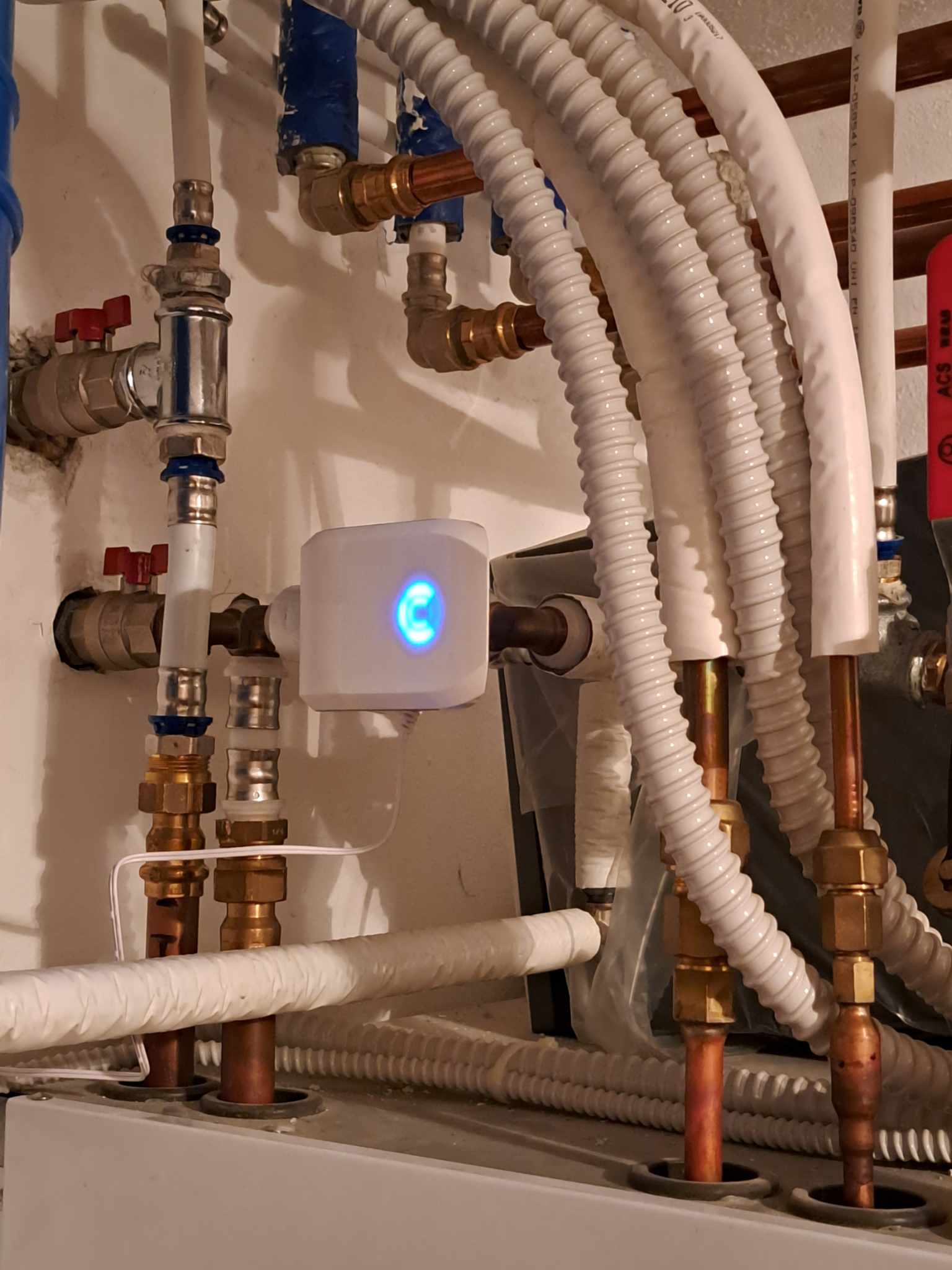

Premikajoča se modra lučka na vrhu naprave – edini in pravilen znak delovanja HydroFLOW Pearl in Pearl Plus.
⚠️ Kaj je električna zanka in zakaj je problem?
Električna zanka nastane, ko signal iz naprave potuje skozi kovinsko cev ali ozemljitev z ene strani naprave na drugo (I). V tem primeru se signal ne širi naprej v vodo, ampak se ujame v zanko in kroži sam vase – naprava deluje, a nima učinka.
Zanke so možne samo pri kovinskih ceveh. Na plastičnih ceveh (PVC, PE, PEX) zanka fizikalno ni mogoča.
Kako preverite: Odstranite napravo s cevi, jo znova namestite in preverite, ali je lučka svetlejša kot prej. Če je – ste bili v zanki.
Rešitev: Napravo premaknite na mesto izven zanke – na primer pred ozemljitveno priključnico (J). S tem omogočite pravilno širjenje signala naprej po cevovodu.
- Ne nameščajte na toplo cev za bojlerjem ali grelcem – vodo je treba obdelati pred segrevanjem, ne po njem.
- Napajalnika ne izpostavljajte prekomerni vlagi – ni vodoodporen.
- Ne odpirajte ohišja naprave – v notranjosti ni servisnih delov, odpiranje razveljavi garancijo.
- Ne nameščajte v električno zanko na kovinskih cevovodih – signal se ujame in ne deluje.
- Ne priključite brez prenapetostne zaščite, če želite ohraniti garancijo.
- Ne čistite z mokro krpo – za čiščenje uporabite suho krpo.
- Ne dovolite otrokom, mlajšim od 8 let, da upravljajo napravo ali izvajajo čiščenje.
| Parameter | Pearl | Pearl Plus |
|---|---|---|
| Omrežno napajanje | 100–240 V / 50–60 Hz / 0,4 A maks. | |
| Napajanje enote | 12 V DC / 150 mA | |
| Model napajalnika | CW1200150 / CW1200150EU / CW1200150UK / CW1200150US | |
| Varovalka | 3 A | |
| Temperatura delovanja | 5–40 °C | |
| Maks. relativna vlažnost | 80 % do 31 °C; 50 % pri 40 °C | |
| Nadmorska višina | do 2000 m | |
| Nihanja omrežja | ±10 % nominalno | |
| Prehodna prenapetost | do CAT II | |
| Uporaba | samo v zaprtih prostorih | |
